定制段码屏指南

当前位置:首页 > LCD生产流程

定制段码屏
时间:2015-01-09 10:57:10

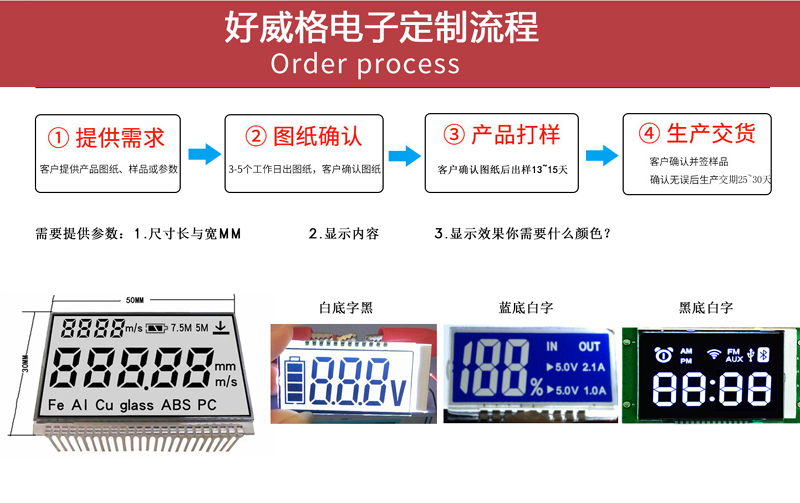

  定制的意是,按照客户的要求来量身定做,即不是标准的产品。定制段码屏一般是黑白显示屏,或者是段码显示屏,因为这个开发费用较低。

段码液晶屏叫法起源于早期液晶显示屏开始应用之时,主要是替代LED数码管(由7个笔段组成,用于显示数字0~9),如计算器、钟表等,显示内容均为数字,也较简单。

LCD从类型上分:TN型LCD,HTN型LCD,STN型LCD,FSTN型LCD等众多类型。


  定制段码屏相对与点阵液晶的像素排成阵列,定制段码屏的像素在排列和外形上很自由。最普遍的就是类似数码管的“8”字段,一个“8”字由7个笔段组成,也就是7个像素。“米”字

  型“8”字由16个像素组成。当然定制码屏的笔段可以做成任意形状,只要驱动芯片的驱动能力许可。比如公司的logo,其它图案,文字等等。

  液晶材料制作,价格低廉。段式液晶的驱动成本也很低廉,经典的HT1621系列芯片是不错的选择。HT1621可以驱动32×4=128个笔段,相当于16个“8”字。HT1621的接口是串行的,有CS,WR,RD(RD也可以不用),DATA几个引脚。HT1621还能驱动蜂鸣器,发出高低两种频率的声音。

工作原理

TN型液晶屏通常有全透,半透和反射三种模式。液晶是不会主动发光的,需要外接提供光源。全透型液晶的光源来在液晶背后;反射型液晶的光源来自液晶的前方,被液晶屏的偏光片反射到观察者眼睛;半透型液晶介于二者之间,既有来自液晶后方的光线也有反射的前方光线。因此全透型液晶需要使用背光源,反射性不需要背光源,半透型液晶可使用背光源也可以不使用。不使用背光源的液晶屏在黑暗中是无法观察到显示的。

1. 产品主要技术参数

   1) 外型尺寸:285×345mm以下;
   2) 导电玻璃厚度:0.4、0.55、0.7、1.1mm;
   3) 象素最小间隙:10um;
   4) 占空比:1/240duty以下;
   5) 连接方式:导电胶条、斑马纸、金属插 脚、TAB、COG等。

2. 产品型式

   1) 显示方式:正性、负性;
   2) 光学模式:反射型、透射型、半透半反型、全息型等;
   3) LCD类别:TN型、HTN型、STN型、FSTN型、VATN型;
   4) 颜色模式:黄绿、灰、黑、白、蓝等模式。

3.产品应用领域

   1) 通信工具;
   2) 家用电器;
   3) 仪器仪表;
   4) 交通工具;
   5) 文教体娱;
   6) 医疗保健;
   7) 光阀产品;
   8) 其他产品;
