液晶屏生产流程

时间：2015-03-20 16:18:20

液晶屏生产流程过程如下:

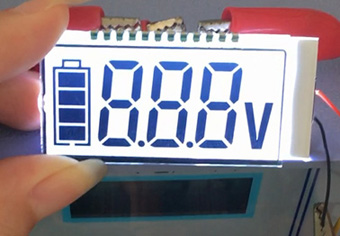

第一步:白片

l 资料核实：尺寸、显示图形、逻辑表、显示模式、驱动参数 (Vo 、 Duty 、 Bias) 、连接方式、温度条件等

l 出图：外形图设计

l 图纸确认：图纸修改

l 模具制作：版图设计、光刻菲林制作 ( 电极 x2 、边框、银点、 PI 、测试 PCB) 、丝印网、凸版、测试架

第二步:成品样

l 出样：样品制作

l 样品确认：重新出样或修改模具后重新出样

2. 开模周期：一般出图 1 ～ 3 天，视图纸复杂程度及原始资料完整性；出样时间 ( 包括模具制作 ) 一般在图纸确认后 2 周左右。样品制作因涉及环节较多，包括模具设计、模具制作、材料选择、工艺选择、试生产、样品测试等，故一次成功的几率约在 90 ％左右，如不成功，周期可能明显延长。

3. 样品数量： 5 ～ 10pcs( 特殊情况另商定 )

4. 图纸修改：在图纸正式确认前，可对图纸提出任意修改意见，我们将在第一时间内修改图纸，不限次数，也不收取任何修改费用，当然这可能会影响周期。

5. 以下重新出样不需重新收取开模费：修改 Vo ，修改偏光模式、由于供方原因导致样品和需方确认图纸不一致等。

6. 以下重新出样或模具制作后修改需重新收取开模费：样品和需方确认图纸一致，但需方要求修改 ( 尺寸、显示图案、逻辑表、观察方向等 ) 导致需重新制作模具。

第三步:背光

主要由光源、导光板、光学用膜片、塑胶框等组成。背光源具有亮度高，寿命长、发光均匀等特点。目前主要有EL、 CCFL及LED三种背光源类型，依光源分布位置不同则分为侧光式和直下式。随着LCD模组不断向更亮、更轻、更薄方向发展，侧光式CCFL式背光源成为目前背光源发展的主流。

电致发光（EL）背光源体薄量轻，提供的光线均匀一致。它的功耗很低，要求的工作电压为80～100Vac，提供工作电压的逆变器可把5/12/24Vdc的输入变换为交流输出。但EL背光源的使用寿命有限（在50%亮度条件下的平均使用寿命为3000～5000小时，在更高的亮度水平上使用寿命将大为缩短），因此，理想的EL背面照明用逆变器允许输出电压和频率随着EL灯泡的老化而增加，从而延长采用EL的背面照明光源的显示器的有效使用寿命

第四步:组装

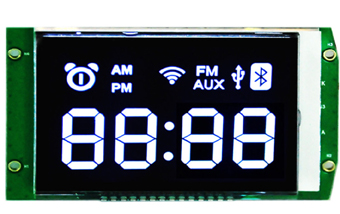

将LCD液晶显示屏和LED背光源加上PCB板和元器件组装到一起,就变成一个完整的COB模块了.液晶模块我们又分为COG和COB,COG是IC邦定在玻璃上,COB就是IC邦定在PCB板上面.如图:
